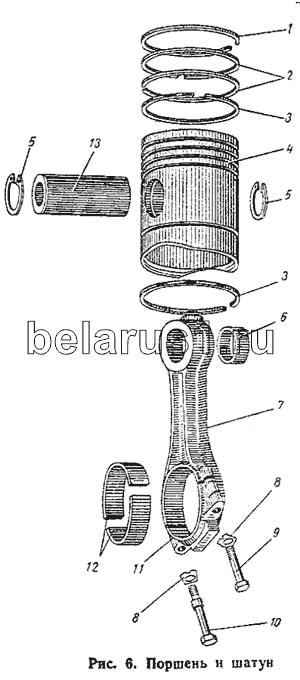

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Поршень и шатун
1
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 41-03с3-2 | 41-03с3-2 | Вкладыш нижней головки шатуна | |
| 41-03с4-2 | 41-03с4-2 | Комплект шатунных вкладышей | |
| 6Т3-03с2А | 6Т3-03с2А | Шатун в сборе | |
| 1 | 236-1004030 | Кольцо поршневое компрессионное верхнее | |
| 2 | 236-1004032 | Кольцо поршневое компрессионное | |
| 3 | 236-1004035 | Кольцо поршневое маслосъемное | |
| 4 | 236-1004015Г | Поршень | |
| 5 | Кольцо ВЭ-50, ГОСТ 9301-59 | Кольцо ВЭ-50, ГОСТ 9301-59 | |
| 6 | 01-0304 | Втулка шатуна | |
| 7 | 6Т3-0301А | Шатун | |
| 8 | 01-0320-2 | Шайба стопорная | |
| 9 | 236-1004062Б | Болт крышки шатуна короткий | |
| 9 | 6Т3-0304 | Болт крышки шатуна короткий | |
| 10 | 236-1004063 | Болт крышки шатуна длинный | |
| 10 | 6Т3-0303 | Болт крышки шатуна длинный | |
| 11 | 6Т3-0302А | Крышка шатуна | |
| 12 | 01-0308-1 | Вкладыш нижней головки шатуна | |
| 13 | 236-1004020 | Заказать Заказать | Палец поршневой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
