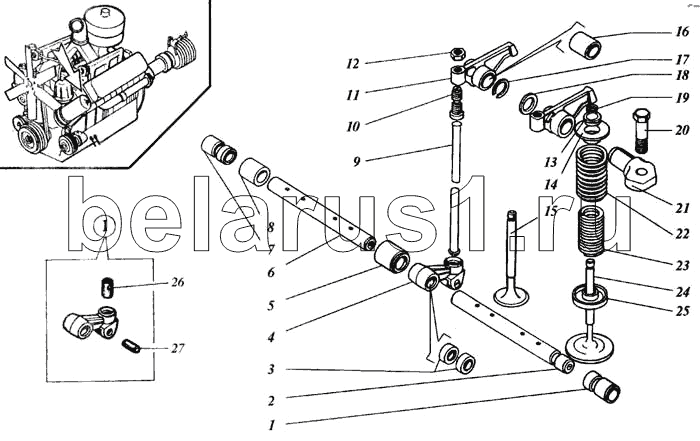

Каталог запасных частей к технике: РСМ Дон 1500Б. Клапаны и толкатели
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 236-1007244 | Втулка оси толкателей передняя | |
| 2 | 236-1007236 | Ось толкателей крайняя | |
| 3 | 236-1007186 | Втулка толкателя | |
| 4 | 236-1007180 | Толкатель коромысла | |
| 5 | 236-1007246 | Втулка оси толкателей промежуточная | |
| 6 | 236-1007242 | Ось толкателей средняя | |
| 7 | 236-1007247 | Втулка оси толкателей задняя | |
| 8 | 236-1007248 | Втулка распорная | |
| 9 | 236-1007176-010 | Штанга толкателя коромысла | |
| 10 | 236-1007148-020 | Винт регулировочный | |
| 11 | 236-1007144-030 | Коромысло клапана с втулкой | |
| 12 | 311516-П15 | Гайка | |
| 13 | 236-1007026-020 | Втулка тарелки пружин клапана | |
| 14 | 236-1007024-030 | Тарелка пружин клапана | |
| 15 | 236-1007015-034 | Клапан выпускной | |
| 16 | 236-1007144-030 | Коромысло клапана с втулкой | |
| 17 | 236-1007103-010 | Кольцо НЭ-25 пружинное упорное | |
| 18 | 312392-П2 | Шайба | |
| 19 | 236-1007028-010 | Сухарь клапана | |
| 20 | 310124-П2 | Болт | |
| 21 | 236-1007091-022 | Ось коромысла | |
| 22 | 236-1007020 | Пружина клапана наружная | |
| 23 | 236-1007021 | Пружина клапана внутренняя | |
| 24 | 236-1007010-030 | Клапан впускной | |
| 25 | 236-1007025-020 | Шайба пружин клапана | |
| 26 | 201-1007190 | Ролик толкателя | |
| 27 | 201-1007194 | Ось ролика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
