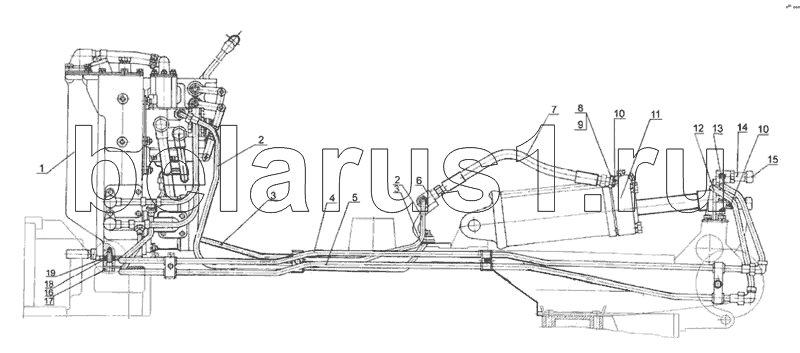

Каталог запасных частей к технике: МТЗ-90/92. Гидроагрегаты и арматура
1
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р70-4600015 | Корпус гидросистемы | |
| 2 | 70-4607370 | Труба | |
| 3 | 70-4607380 | Труба | |
| 4 | 70-4607335 | Труба | |
| 5 | 70-4607340 | Труба | |
| 6 | 80-4605050 | Тяга | |
| 7 | Н 036.83.140 | Рукав высокого давления диам. 12 | |
| 8 | 70-1405089 | Заказать | Штуцер |
| 9 | Н 036.65.000А2-06 | Клапан замедлительный | |
| 10 | 017-022-30-2-2 | Заказать | Кольцо |
| 11 | Ц100x200-3 | Цилиндр | |
| 12 | 70-4607400-Б | Заказать | Труба |
| 13 | 70-4607395-Б | Заказать | Труба |
| 14 | 3057-4616330-А | Заказать | Клапан запорного устройства |
| 15 | 50-4607039-А | Колпак | |
| 16 | М14х1,5-6дх45 | Болт | |
| 17 | 70-4607168 | Заказать | Пластина |
| 18 | 50-4607049 | Прокладка | |
| 19 | 70-4608072 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
