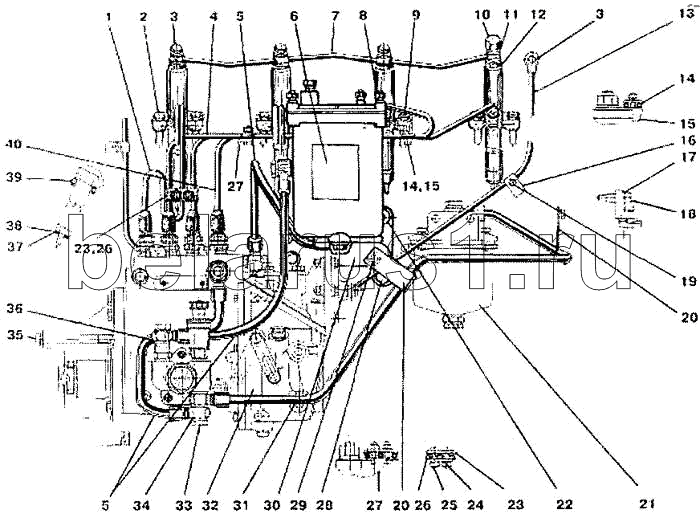

Каталог запасных частей к технике: МТЗ-900. Топливные трубопроводы. Установка топливной аппаратуры
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1111107 | 240-1111107 | Колодка | |
| Шайба ШП8 | Шайба ШП8 | Шайба ШП8 | |
| 1 | 240-1104300-01 | Заказать Заказать | Трубка первая |
| 2 | Болт М10х35 | Болт М10х35 | |
| 3 | 36-1104787 | Заказать | Болт |
| 4 | 240-1104300-02 | Заказать Заказать | Трубка вторая |
| 5 | 240-1104160-02 | Заказать Заказать Заказать Заказать | Трубка |
| 6 | 240-1117010-А-01 | Фильтр топливный | |
| 7 | 240-1104320-А2-02 | Заказать Заказать | Топливопровод |
| 8 | 145-1112010-01 | Форсунка ФД-22 М | |
| 9 | 240-1104300-03 | Заказать Заказать | Трубка третья |
| 10 | 240-1111112 | Заказать | Штуцер |
| 11 | 36-1104788 | Заказать | Прокладка |
| 12 | 36-1104788-01 | Прокладка | |
| 13 | 245-1104330 | Трубка пневмокорректора | |
| 14 | 240-1111114 | Колодка | |
| 15 | 240-1111125-Б | Кронштейн | |
| 16 | 245-1111104 | Хомутик | |
| 17 | Шайба ШП10 | Шайба ШП10 | |
| 18 | Болт М10х25 | Болт М10х25 | |
| 19 | Болт М8х20 | Болт М8х20 | |
| 20 | 50-1111101-Б1 | Хомутик | |
| 21 | А23.30.000-01-10 | Фильтр-отстойник в сборе | |
| 22 | 245-1117062 | Шпилька | |
| 23 | 50-111107В | Хомутик | |
| 24 | Шайба ШП6 | Шайба ШП6 | |
| 25 | Гайка М6 | Гайка М6 | |
| 26 | 240-1111106 | Колодка | |
| 27 | 240-1111115-Б | Кронштейн | |
| 28 | Болт М10х30 | Болт М10х30 | |
| 29 | М10 | Гайка | |
| 30 | 245-1117061 | Кронштейн | |
| 31 | 240-1104160 | Заказать | Трубка |
| 32 | 4УТНМ-Т-1111005-20 | Насос топливный | |
| 33 | 240-1111103-А | Болт | |
| 34 | Д18-055А | Кольцо | |
| 35 | Болт М10х120 | Болт М10х120 | |
| 36 | Д18-055А-01 | Кольцо уплотнительное | |
| 37 | 245-1111022-А | Прокладка | |
| 38 | 245-1111021 | Обойма | |
| 39 | 240-1111036-Б | Заказать Заказать | Кольцо защитное форсунки |
| 40 | 240-1104300-04 | Заказать Заказать | Трубка четвертая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
