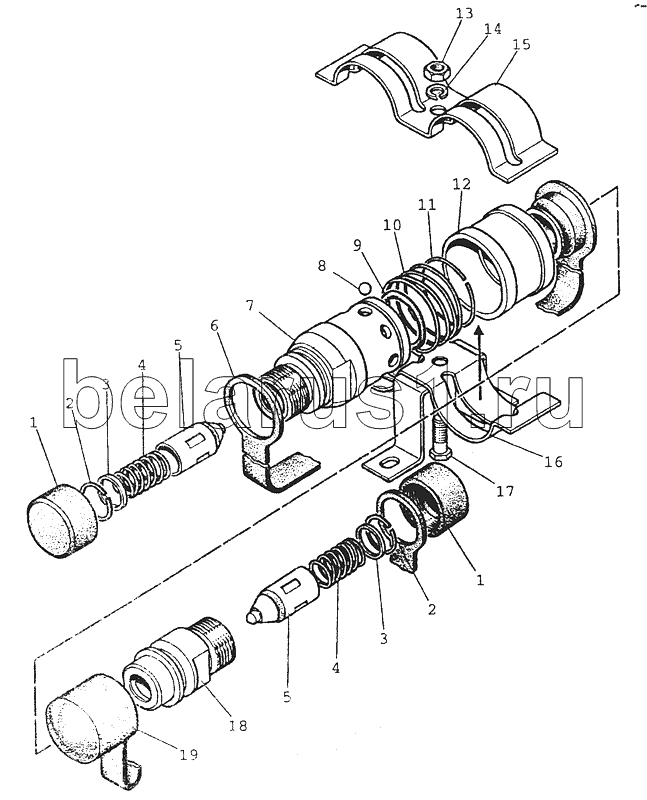

Каталог запасных частей к технике: МТЗ-80 (2002). М036-50Р Муфта разрывная
/110.gif)
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М03650Р.10 | М03650Р.10 | Корпус левый | |
| М036.50Р.20 | М036.50Р.20 | Корпус правый | |
| 1 | М036.50Р20.09 | Заглушка резьбовая | |
| 2 | М036.50Р.20.04 | Кольцо внутреннее | |
| 3 | М036.50Р.20.03 | Шайба | |
| 4 | М036.50Р.20.02 | Пружина | |
| 5 | М03650Р.30 | Клапан | |
| 6 | М036.50Р10.04 | Заглушка внутренняя | |
| 7 | М036.50Р.10.16 | Корпус | |
| 8 | ГОСТ3722-81 | Шарик 10.0-60 | |
| 9 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 10 | М036.50Р.10.03 | Пружина | |
| 11 | М036.50Р.10.05 | Кольцо пружинное | |
| 12 | М036.50Р.10.02 | Втулка запорная | |
| 13 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 14 | ОСТ37.001.115-75 | Шайба 8Т | |
| 15 | 40-4607087 | Крышка кронштейна | |
| 16 | 40-4607064-Б1 | Кронштейн | |
| 17 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 18 | М036.50Р.20.011 | Корпус | |
| 19 | М036.50Р.20.06 | Заглушка наружная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
