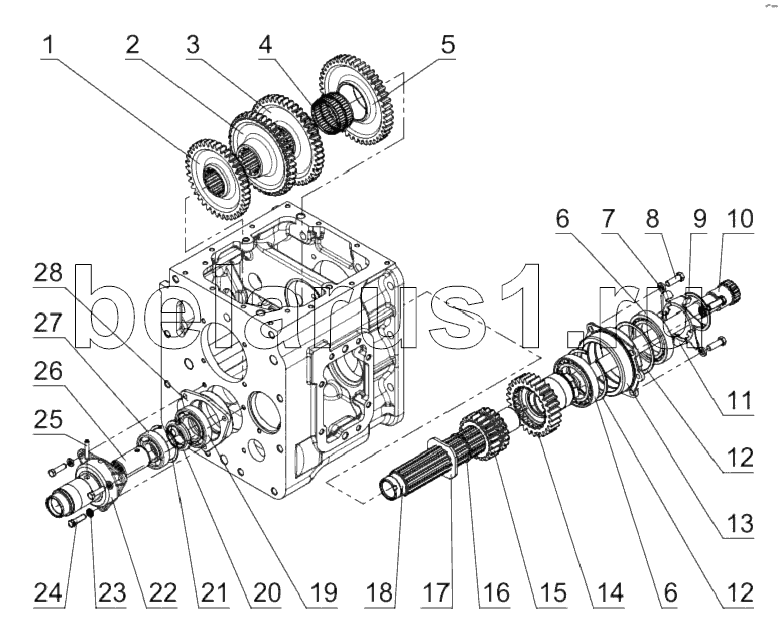

Каталог запасных частей к технике: МТЗ-80.1. Вал промежуточный. Вал внутренний
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-1701218 | Заказать Заказать | Шестерня V передачи и з. х. |
| 2 | 50-1701216 | Заказать Заказать | Шестерня IV передачи |
| 3 | 50-1701214 | Заказать Заказать | Шестерня III передачи |
| 4 | 3КК72х82х45Е | Подшипник | |
| 5 | Ф50-1701056-Б | Заказать | Шестерня промежуточная |
| 5 | Ф50-1701065-А | Шестерня | |
| 6 | 6-12115ЕМУШ1 | Подшипник | |
| 7 | 12.ОТ | Шайба | |
| 8 | М12-6gх35.88.35.019 | Болт | |
| 9 | 2С75 | Кольцо | |
| 10 | 50-1701185 | Заказать Заказать Заказать | Вал внутренний |
| 11 | 50-1701401 | Заказать | Крыльчатка |
| 12 | 2С115 | Кольцо | |
| 13 | 50-1701195 | Заказать Заказать Заказать | Стакан |
| 14 | 50-1701190-А | Шестерня II ступени редуктора в сборе | |
| 14 | 50-1701198-А | Шестерня II ступени редуктора | |
| 15 | 70-1701196 | Заказать Заказать | Шестерня 1-й ступени редуктора |
| 16 | 50-1701187 | Заказать | Упор |
| 17 | 50-1701183 | Заказать Заказать | Шайба упорная |
| 18 | 70-1701182-Б-01 | Вал промежуточный | |
| 19 | 60210АУШ1 | Подшипник | |
| 20 | 50-1701181 | Заказать Заказать Заказать Заказать | Гайка вала |
| 21 | 2С80 | Кольцо | |
| 22 | 70-1701186 | Заказать Заказать | Гнездо |
| 22 | 70-1701170 | Гнездо вала в сборе | |
| 23 | 10.ОТ | Шайба | |
| 24 | М10-6gх35.88.35.019 | Болт | |
| 25 | А.8х45.65Г | Штифт | |
| 26 | 50-1701188 | Заказать | Втулка |
| 27 | 307А | Подшипник | |
| 28 | 50-1701200 | Гнездо подшипника с подшипником в сборе | |
| 28 | 50-1701184 | Заказать Заказать Заказать | Гнездо подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
