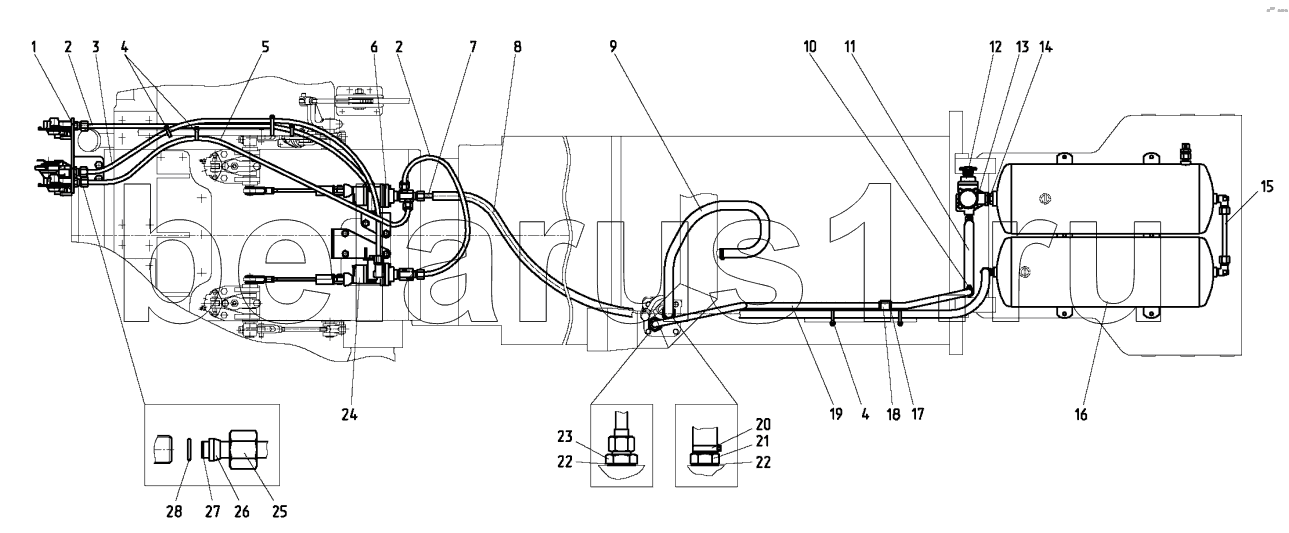

Каталог запасных частей к технике: МТЗ-3522. Пневмопривод тормозов прицепа (комбинированный)
3522-3506705
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-3506705 | 3522-3506705 | Пневмопривод | |
| 1021-3506020-02 | 1021-3506020-02 | Трубопровод | |
| 1025-3506560-01 | 1025-3506560-01 | Трубопровод | |
| 3520-3506020 | 3520-3506020 | Трубопровод | |
| 3522-3506135 | 3522-3506135 | Трубопровод | |
| 2522-3506050 | 2522-3506050 | Трубопровод | |
| 1 | 3522-3506710 | Головка соединительная | |
| 2 | 1021-3506021-02 | Трубка | |
| 3 | 1025-3506561-01 | Трубка | |
| 4 | 80-3723045-01 | Манжета | |
| 5 | 3520-3506021 | Трубка | |
| 6 | 3520-3514005 | Кран тормозной | |
| 7 | 3522-3506021 | Трубка | |
| 8 | 3522-3506136 | Шланг. Рукав 14х23-1,6 | |
| 9 | 3522-3506016 | Шланг. Рукав 25х35-1,6 | |
| 10 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 11 | 3522-3506023 | Шланг. Рукав 18х27-1,6 | |
| 12 | 544126 | Регулятор давления РД-3512010 | |
| 13 | 2022Д-3506015 | Угольник | |
| 14 | 80-3512006 | Контргайка | |
| 15 | 2522-3506051 | Трубка | |
| 16 | 3022-3513105 | Установка баллонов | |
| 17 | 70-3506027 | Заказать | Втулка |
| 18 | 70-4802045 | Кляммер | |
| 19 | 3522-3506010 | Трубопровод | |
| 20 | 5000.04 | Хомут | |
| 21 | 2022Д-3506030 | Штуцер | |
| 22 | 80-1702098 | Шайба | |
| 23 | 2022Д-3506022 | Штуцер | |
| 24 | 2822-3514005 | Кран тормозной | |
| 25 | 1522-3506023 | Гайка | |
| 26 | 1522-3506024 | Муфта | |
| 27 | 1522-3506022 | Нипель | |
| 28 | 012-015-19-2-4 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
