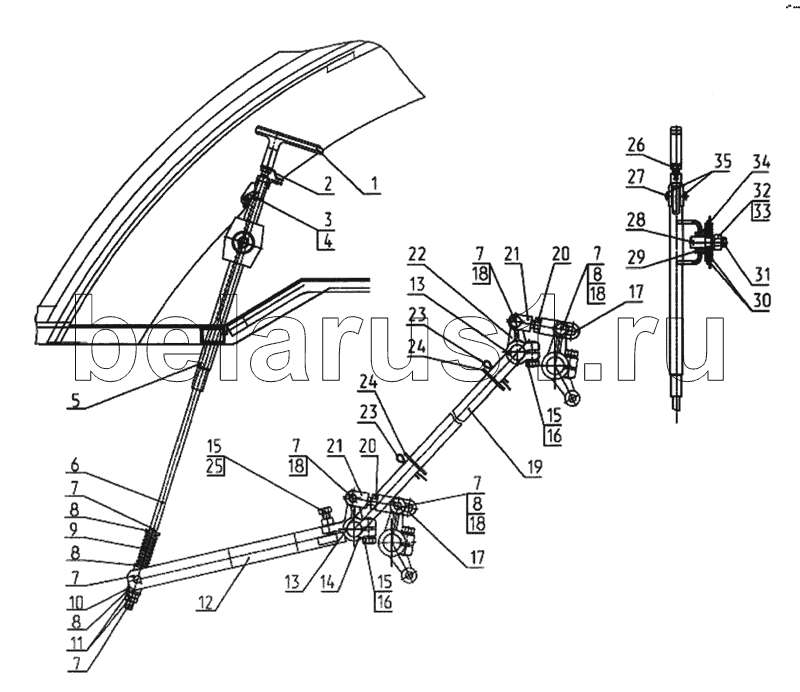

Каталог запасных частей к технике: МТЗ-2022. Управление стояночным тормозом
1
2
3
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
13
14
15
15
15
16
16
17
17
18
18
18
18
19
20
20
21
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-3507010 | 2022-3507010 | Ручное управление тормозами | |
| 1522-3507020 | 1522-3507020 | Заказать | Механизм вытяжной |
| 2022-3507160 | 2022-3507160 | Тяга | |
| 1 | 1522-3507021-А | Рукоятка | |
| 2 | 1522-3507023 | Упор | |
| 3 | 1522-3507022 | Фиксатор | |
| 4 | 1522-3507024 | Пружина | |
| 5 | 1522-3507030-А | Кронштейн | |
| 6 | 1522-3507025 | Тяга | |
| 7 | 4x25 | Шплинт | |
| 8 | ШЧ12 | Шайба | |
| 9 | 77.55.230 | Пружина внутренняя | |
| 10 | 1522-3507012 | Цапфа | |
| 11 | М12х1,25 | Гайка | |
| 12 | 2022-3507040 | Рычаг | |
| 13 | СШ-611 | Заказать | Шпонка |
| 14 | 2022-3507044 | Рычаг левый | |
| 15 | М12-35 | Болт | |
| 16 | ШП12 | Шайба | |
| 17 | 2022-3507162 | Вилка | |
| 18 | 12x32 | Палец | |
| 19 | 2022-3507015 | Валик | |
| 20 | М12х1,25 | Гайка | |
| 21 | 1021-3507161-01 | Тяга | |
| 22 | 2022-3507049 | Рычаг правый | |
| 23 | 5x36 | Шплинт | |
| 24 | 50-3503071 | Заказать | Шайба |
| 25 | М12 | Гайка | |
| 26 | 52-2203013 | Гайка | |
| 27 | 1522-3507029 | Палец | |
| 28 | 4x25 | Шплинт | |
| 29 | ШЧ18 | Шайба | |
| 30 | 1522-3507013 | Шайба | |
| 31 | 1522-3507038 | Ось | |
| 32 | М14х1,5 | Гайка | |
| 33 | ШП14 | Шайба | |
| 34 | 1522-3507028 | Втулка | |
| 35 | 1,6x12 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
