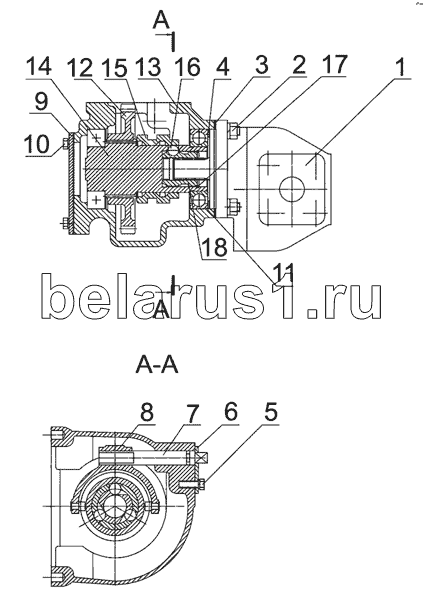

Каталог запасных частей к технике: МТЗ-2022. Привод насоса гидросистемы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ32 | Насос | |
| 2 | М10-6Н | Гайка | |
| 3 | 50-1022062-Б1 | Прокладка | |
| 4 | 100-4617121 | Кольцо | |
| 5 | М8х16 | Болт | |
| 6 | 100-4617119 | Пластина | |
| 7 | 100-4617118 | Ось | |
| 8 | 85-4604030 | Заказать | Вилка |
| 9 | 100-4617122 | Крышка привода | |
| 10 | М8х20 | Болт | |
| 11 | 210АУШ1 | Подшипник | |
| 12 | 100-4617117 | Заказать | Колесо зубчатое |
| 13 | 100-4617111 | Корпус | |
| 14 | 100-4617120-Б | Вал | |
| 15 | 100-4617113 | Муфта | |
| 16 | 11,112-100 | Шарик | |
| 17 | С40 | Кольцо | |
| 18 | 100-4617114 | Заказать | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
