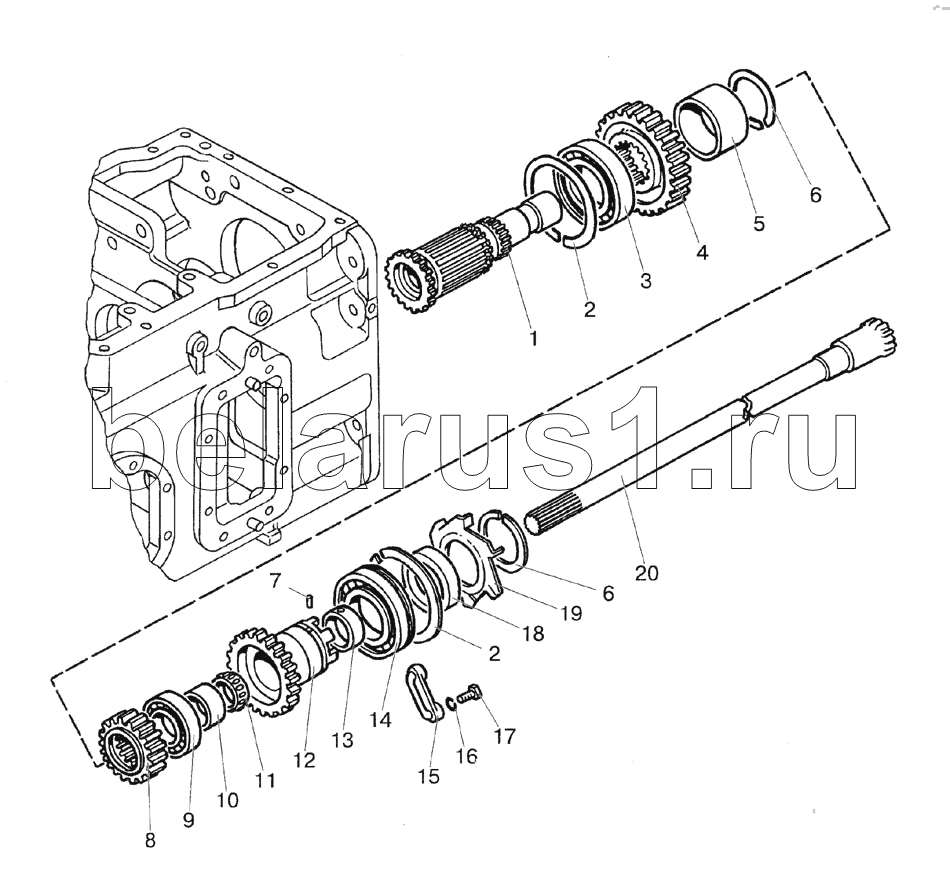

Каталог запасных частей к технике: МТЗ-1523 (2008). Вал блока шестерен
1
2
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 80-1701240 | Заказать | Вал |
| 2 | 80-1701206 | Кольцо | |
| 3 | 692215К1М | Подшипник | |
| 4 | 1222-1701221 | Шестерня | |
| 5 | 112-1701227 | Втулка | |
| 6 | 2Б75 | Кольцо | |
| 7 | 2.4х8 | Штифт | |
| 8 | 1222-1701224 | Шестерня | |
| 9 | 42210М | Подшипник | |
| 10 | 80-1701203 | Заказать | Втулка |
| 11 | 864710Е | Подшипник | |
| 12 | 112-1701202 | Заказать | Шестерня |
| 12 | 112-1701200 | Шестерня в сборе | |
| 13 | 80-1701201 | Заказать | Втулка |
| 14 | 50215-А | Подшипник | |
| 15 | 80-1701205 | Планка | |
| 16 | ШП10 | Шайба | |
| 17 | М10х30 | Болт | |
| 18 | 80-1701207 | Втулка | |
| 19 | 50-1701401 | Заказать | Крыльчатка |
| 20 | 1522-1701160 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
