Каталог запасных частей к технике: МТЗ-1523 (2008). Насос масляный шестеренный
НМШ25
1
1
2
3
4
5
5
6
7
7
8
9
10
11

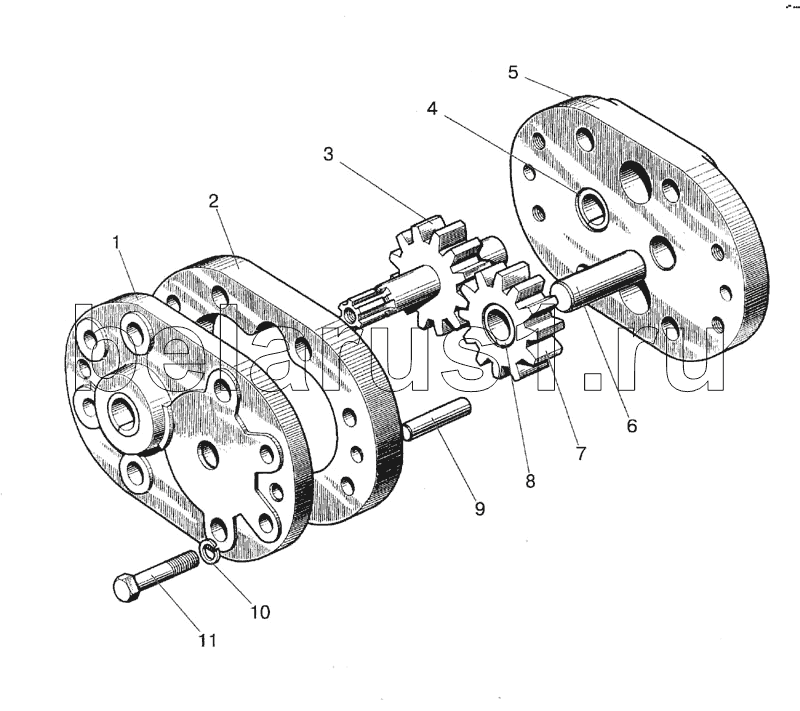

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НМШ25 | НМШ25 | Насос шестеренный | |
| 1 | НМШ25-02-00 | Крышка верхняя со втулкой свертной в сборе | |
| 1 | НМШ25-02-01 | Крышка верхняя | |
| 2 | НМШ25-00-01 | Корпус | |
| 3 | НМШ25-00-02 | Шестерня ведущая | |
| 4 | НМШ25-01-02 | Втулка свертная | |
| 5 | НМШ25-01-00 | Крышка нижняя со втулкой свертной и осью в сборе | |
| 5 | НМШ25-01-01 | Крышка нижняя | |
| 6 | НМШ25-04-01 | Ось | |
| 7 | НМШ50-03-00 | Шестерня ведомая | |
| 7 | НМШ50-03-01 | Шестерня ведомая | |
| 8 | НМШ50-03-02 | Втулка | |
| 9 | НМШ10х45 | Штифт | |
| 10 | ШП10 | Шайба | |
| 11 | М10х45 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
