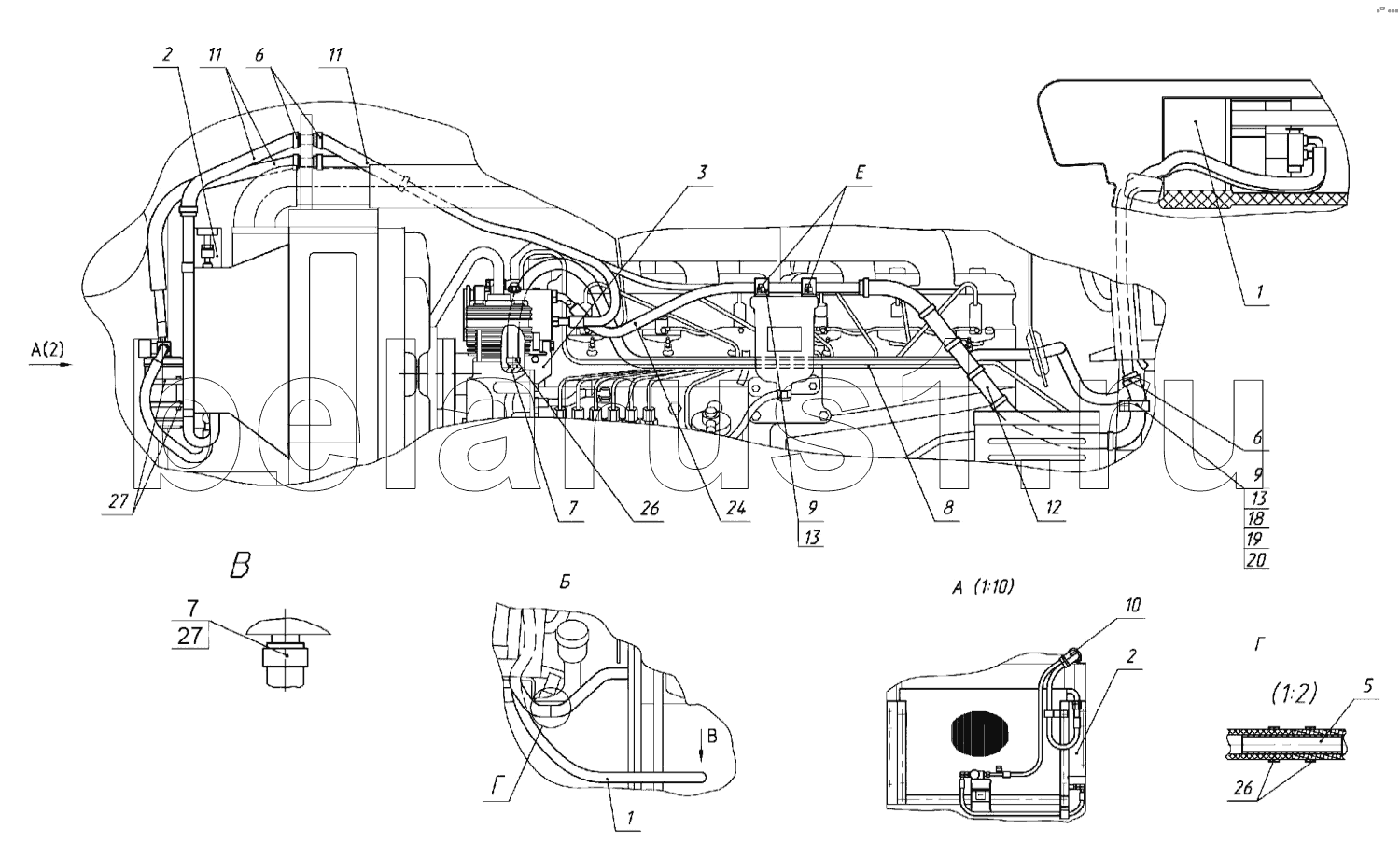

Каталог запасных частей к технике: МТЗ-1523.6. Установка кондиционера
1
1
2
2
3
5
6
6
7
7
8
9
9
10
11
11
12
13
13
18
19
20
24
26
26
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2022-8100005-01 | 2022-8100005-01 | Установка кондиционера | |
| 1 | 2022-8101010 | Установка отопителя-охладителя | |
| 2 | 1222-8112010 | Установка конденсатора | |
| 3 | 1523-8114020 | Установка компрессора | |
| 5 | 70-6702306 | Заказать | Втулка |
| 6 | 80-3723045-01 | Манжета | |
| 7 | 80-8100023 | Заказать | Штуцер |
| 8 | 80-8101015 | Шланг | |
| 9 | 923-3723012 | Хомутик | |
| 10 | 2822ДЦ-8100012 | Шланг | |
| 11 | 2822ДЦ-8100013-01 | Шланг | |
| 12 | 2822ДЦ-8100013-03 | Шланг | |
| 13 | 3022-8100011 | Трубка | |
| 18 | БолтМ8-6gх16.88.35.019 | Болт | |
| 19 | ГайкаМ8-6Н.6.019 | Гайка | |
| 20 | Шайба8Т | Шайба 8Т | |
| 24 | МТ8100000 | Кондиционер | |
| 26 | 16-27/971 | Хомут/С1аmр NORМА ТОRRО | |
| 26 | 16-25/9-C6W | Хомут «Норма» | |
| 27 | 70-90/9-C6W | Хомут Норма TORRO | |
| 27 | 70-90/971 | Хомут/С1аmр NORМА ТОRRО |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
