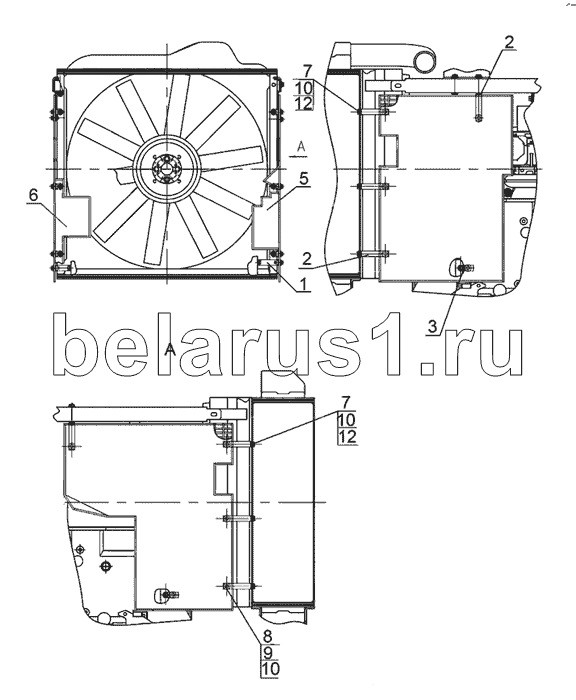

Каталог запасных частей к технике: МТЗ-1523.4. Ограждение вентилятора
1523.4-1309100
1
2
2
3
5
6
7
7
8
9
10
10
10
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523.4-1309100 | 1523.4-1309100 | Ограждение вентилятора | |
| 1 | 2022-1309090 | Кронштейн | |
| 2 | 1025-1309075 | Кронштейн | |
| 3 | 1025.4-1309080 | Кронштейн | |
| 5 | 1523.4-1309101 | Ограждение правое | |
| 6 | 1523.4-1309102 | Ограждение левое | |
| 7 | M8-8gx16.88.35.019 | Болт | |
| 8 | M6-6gx16.88.35.019 | Болт | |
| 9 | C6.01.019 | Шайба | |
| 10 | C8.01.019 | Шайба | |
| 11 | 6T | Шайба | |
| 12 | 8T | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
