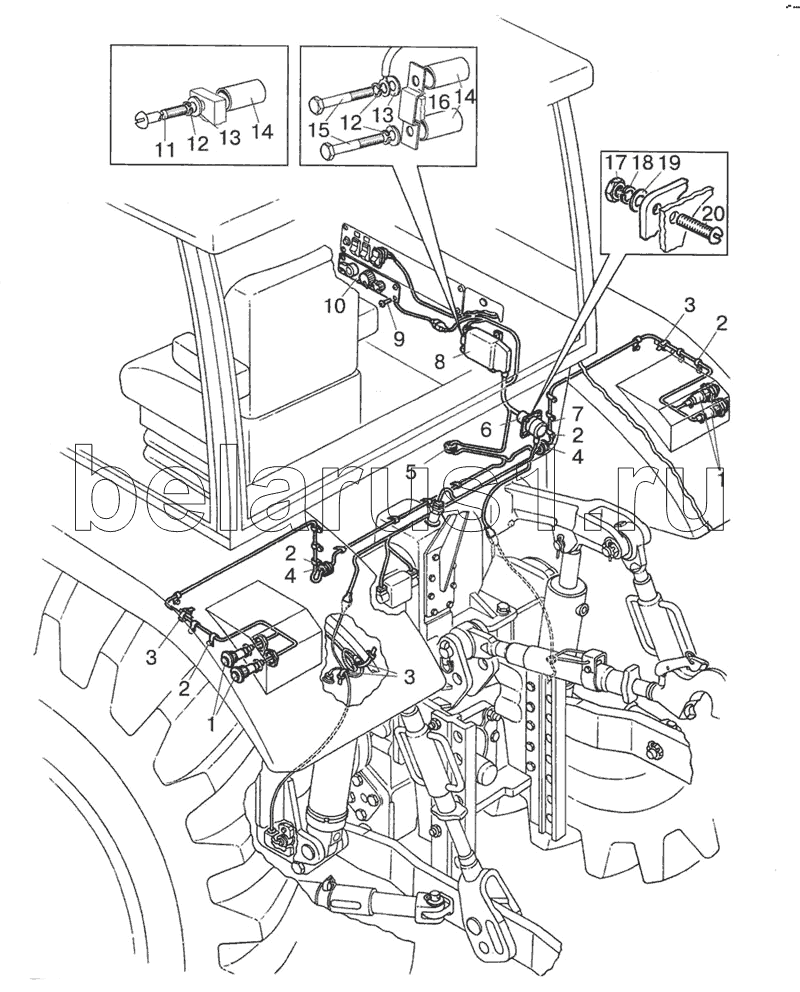

Каталог запасных частей к технике: МТЗ-1523. Управление навесным устройством "Воsсh"
1
1
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 145000АВ | Выключатель кнопочный | |
| 2 | 50-3723021 | Скоба | |
| 3 | 80-3723045-01 | Манжета | |
| 4 | 70-3723042-01 | Втулка | |
| 5 | 70-3723042-02 | Заказать | Втулка |
| 6 | 1522-3724890 | Жгут | |
| 7 | 1522-3724895 | Жгут | |
| 8 | 0538201045 | Блок управления | |
| 9 | ВМ4х20 | Винт | |
| 10 | 0538201609 | Панель управления | |
| 11 | ВМ6х50 | Винт | |
| 12 | ШП6 | Шайба | |
| 13 | ШЧ6 | Шайба | |
| 14 | 1522-8700612 | Втулка | |
| 15 | М6х40 | Болт | |
| 16 | 1522-8700611 | Скоба | |
| 17 | М4 | Гайка | |
| 18 | ШП4 | Шайба | |
| 19 | ШЧ4 | Шайба | |
| 20 | ВМ4х16 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
