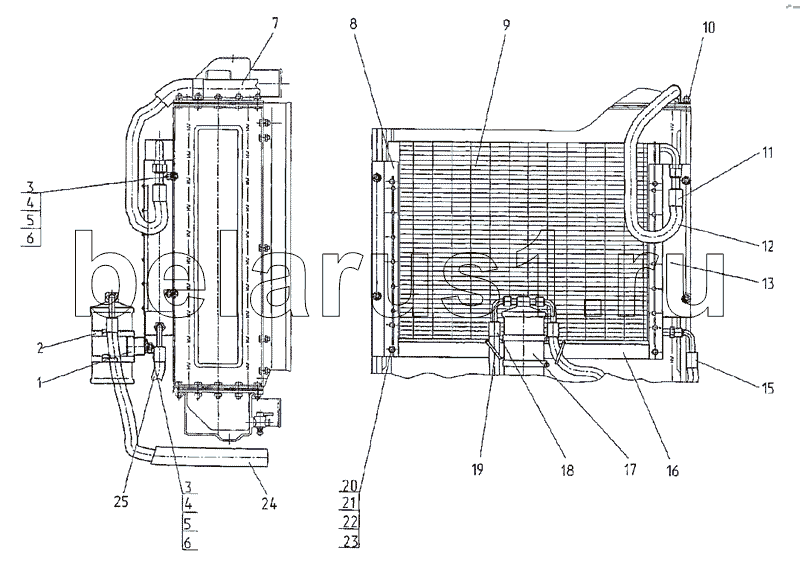

Каталог запасных частей к технике: МТЗ-1222/1523. Установка конденсатора и ресивера
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3022-8112011 | Кронштейн | |
| 2 | 50-70/9-C6W | Хомут NORMA TORRO | |
| 3 | М8-6Н.6.019 | Гайка | |
| 4 | 8Т | Шайба | |
| 5 | С.8.01.08кп.019 | Шайба С.8.01.08кп.019 | |
| 6 | М8-6gx25.88.35.019 | Болт | |
| 7 | 3022-8100008-01 | Шланг | |
| 8 | 1222-8112012 | Кронштейн | |
| 9 | 022396 | Конденсатор кондиционера 022396 | |
| 10 | 923-3723012 | Хомутик | |
| 11 | 70108FG095 | Фитинг 70108FG095 | |
| 12 | 90008GN | Шланг №8 90008GN | |
| 13 | 1222-8112011 | Кронштейн | |
| 15 | 70106FG056 | Фитинг 70106FG056 | |
| 16 | 3022-8112101 | Уголок | |
| 17 | 017051 | Фильтр-осушитель 017051 | |
| 18 | 70106FG039 | Фитинг 70106FG039 | |
| 19 | 80-3723045-01 | Манжета | |
| 20 | M6-6gx25.88.35.019 | Винт | |
| 21 | М6-6Н.6.019 | Гайка | |
| 22 | С.6.01.08кп.019 | Шайба С.6.01.08кп.019 | |
| 23 | 6Т | Шайба | |
| 24 | 3022-8100009-01 | Шланг | |
| 25 | 90006GN | Шланг № 6 90006GN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
