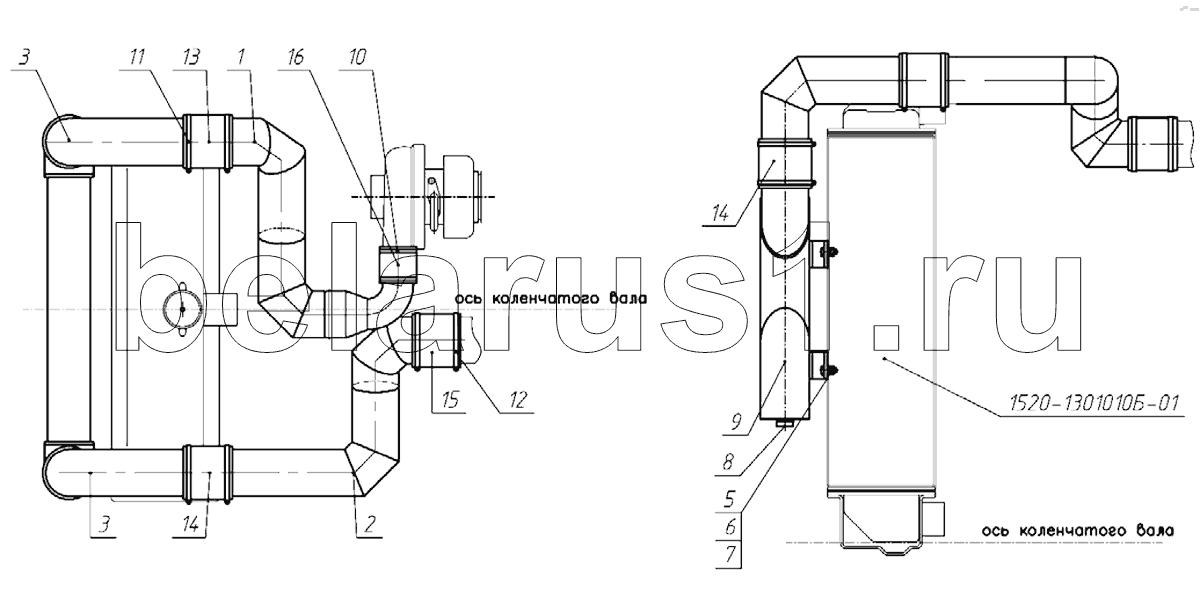

Каталог запасных частей к технике: МТЗ-1221.4. Установка охладителя 1523.4-1317010
/7.gif)
1520-1301010Б-01
1
2
3
3
5
6
7
8
9
10
11
12
13
13
13
14
14
14
14
15
15
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1520-1301010Б-01 | 1520-1301010Б-01 | Радиатор водяной | |
| 1 | 1523-1317600-А | Воздухопровод | |
| 2 | 1523.4-1317610 | Воздухопровод | |
| 3 | 1523-1317620 | Воздухопровод | |
| 4 | 2000-1317631 | Прокладка | |
| 5 | М8-6gх16.88.35.019 | Болт | |
| 6 | М8-6Н.6.019 | Гайка | |
| 7 | Шайба8Т | Шайба 8Т | |
| 8 | КГ1/4dm.А12.019 | Пробка | |
| 9 | 1522-1317100 | Охладитель | |
| 10 | GBS61/20W2 | Хомут «Norma» | |
| 11 | GBS82/25W2 | Хомут «Norma» | |
| 12 | GBS101/25W2 | Хомут | |
| 13 | PR001-75-100-MA | Патрубок термостойкий | |
| 13 | 270003152-В | Патрубок силиконовый | |
| 13 | Патрубок75х100 | Патрубок силиконовый | |
| 14 | 270003152-А | Патрубок силиконовый | |
| 14 | PR001-75-100-PES | Патрубок термостойкий | |
| 14 | Патрубок75х100 | Патрубок силиконовый | |
| 15 | 270003153-А | Патрубок силиконовый SicoRubena | |
| 15 | PR001-90-120-PES | Патрубок термостойкий | |
| 15 | Патрубок90х120 | Патрубок силиконовый | |
| 16 | Патрубок50х100 | Патрубок силиконовый | |
| 16 | 270003194-В | Патрубок силиконовый 50x100 красный | |
| 16 | PR001-50-100-MA | Патрубок термостойкий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
