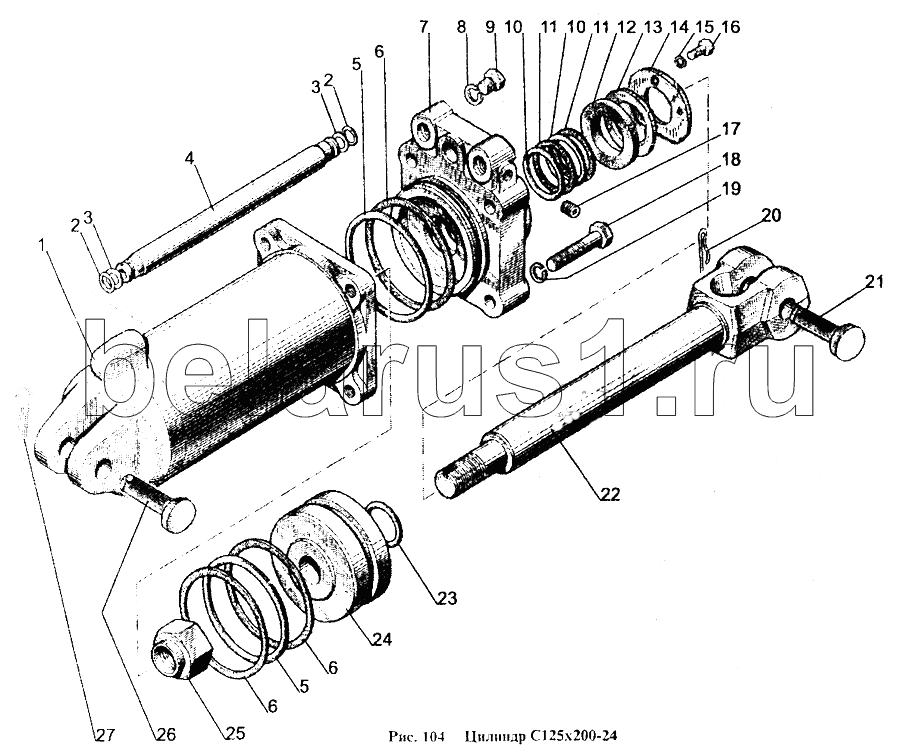

Каталог запасных частей к технике: МТЗ-1221. Цилиндр
1
2
2
3
3
4
5
5
6
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С125.250.160.010 | С125.250.160.010 | Крышка передняя в сборе | |
| С125х200.011 | С125х200.011 | Маслопровод с кольцом и шайбой в сборе | |
| С125.250.160.008 | С125.250.160.008 | Поршень с кольцами в сборе | |
| С125х200-24 | С125х200-24 | Цилиндр С125 | |
| 1 | С125х200.007 | Корпус | |
| 2 | 018-022-25-2-2 | Заказать | Кольцо |
| 3 | С125.250.160.071 | Шайба | |
| 4 | С125х200.026 | Маслопровод | |
| 5 | 115-125-58-2-2 | Кольцо | |
| 6 | 700А.34.29.018-01 | Шайба | |
| 7 | С125х200.021 | Крышка | |
| 8 | 017-022-30-2-2 | Заказать | Кольцо |
| 9 | 50-4608027-V | Пробка | |
| 10 | 050-060-58-2-2 | Заказать | Кольцо |
| 11 | 700.46.12.026-3 | Шайба | |
| 12 | 700.46.12.023 | Манжета | |
| 13 | 700А.46.12.022 | Скребок | |
| 14 | 700.46.12.021 | Крышка | |
| 15 | SНР10 | Шайба | |
| 16 | М10х20 | Болт | |
| 17 | РКSН 1/4" | Пробка | |
| 18 | М20х1,5х90 | Болт | |
| 19 | SНР20 | Шайба | |
| 20 | 5х36 | Шплинт | |
| 21 | 85-4605037 | Заказать | Палец |
| 22 | С125х200.024 | Шток | |
| 23 | 050-055-30-2-2 | Заказать | Кольцо |
| 24 | 700А.34.29.016 | Поршень | |
| 25 | С125х200.064 | Гайка | |
| 26 | 85-4605031 | Заказать | Палец |
| 27 | А61.07.001 | Заказать Заказать | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
