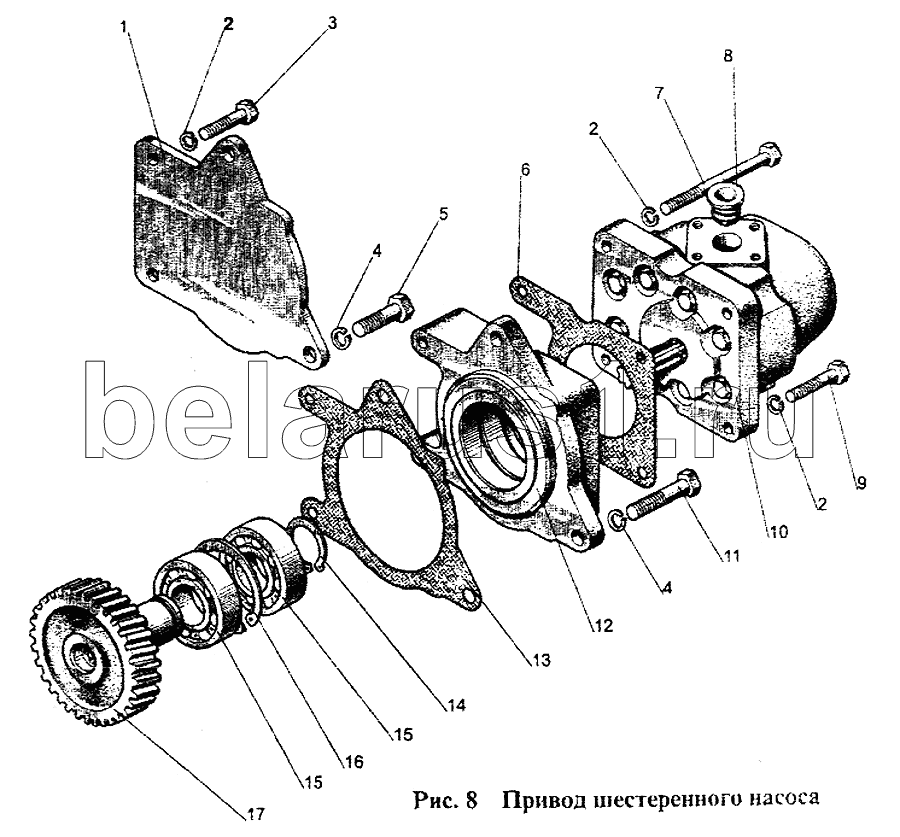

Каталог запасных частей к технике: МТЗ-1221. Привод шестеренного насоса
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 260-3407068 | Крышка | |
| 2 | SНР8 | Шайба | |
| 3 | М8х30 | Болт | |
| 4 | SНР10 | Шайба | |
| 5 | М10х30 | Болт | |
| 6 | 240-1022062 | Заказать | Прокладка |
| 7 | М8х75 | Болт | |
| 8 | Т-9Р | Пробка | |
| 9 | М8х35 | Болт | |
| 10 | NSН10V-3-L | Насос шестеренный | |
| 11 | М10х40 | Болт | |
| 12 | 260-3407069 | Заказать | Корпус |
| 13 | 260-3407075 | Прокладка | |
| 14 | V25 | Кольцо | |
| 15 | 205К | Шарикоподшипник | |
| 16 | 240-1307064-01 | Кольцо | |
| 17 | 260-3407061 | Шестерня привода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
