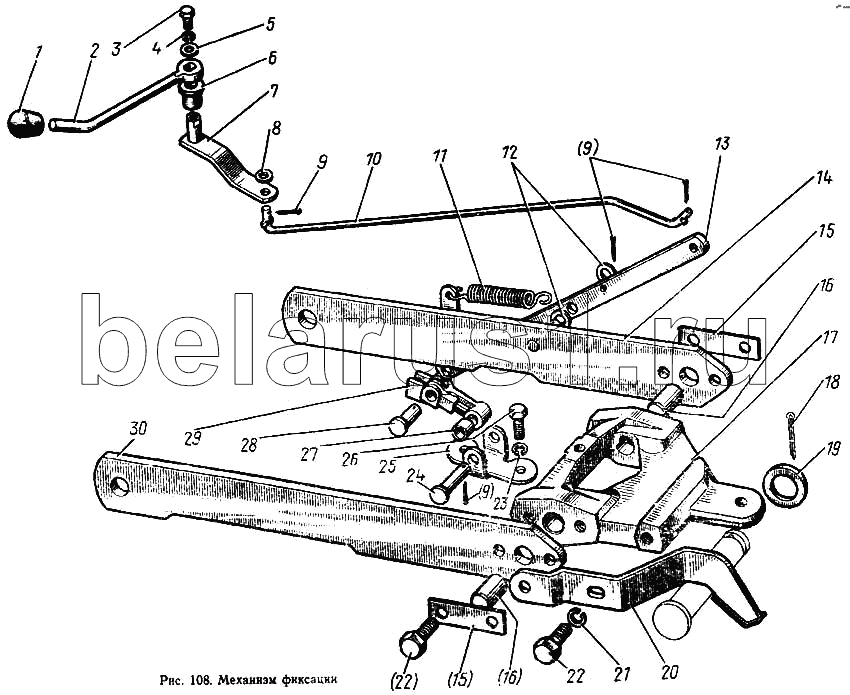

Каталог запасных частей к технике: МТЗ-100. Механизм фиксации
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-4619015 | 85-4619015 | Захват в сборе | |
| 85-4519010 | 85-4519010 | Механизм фиксации в сборе | |
| 85-4619025 | 85-4619025 | Стопор в сборе | |
| 1 | 70-3401093 | Заказать | Наконечник |
| 2 | 85-4619036 | Заказать | Рукоятка |
| 3 | М6х14 | Болт | |
| 4 | ШП6Т | Шайба | |
| 5 | ШЧ6 | Шайба | |
| 6 | 50-4607082-А | Заказать | Втулка |
| 7 | 85-4619035 | Заказать | Рычаг |
| 8 | ШЧ8 | Шайба | |
| 9 | 3,2х18 | Шплинт | |
| 10 | 85-4619034 | Тяга | |
| 11 | 70-4616033 | Пружина | |
| 12 | 85-4619014 | Шайба | |
| 13 | 85-4619028 | Рычаг | |
| 14 | 85-4619005 | Тяга | |
| 15 | 70-4619016 | Пластина | |
| 16 | 85-4619017 | Штифт | |
| 17 | 85-4619011 | Захват | |
| 18 | 5х36 | Шплинт | |
| 19 | 70-4619042 | Заказать | Шайба |
| 20 | 85-4619020 | Кронштейн | |
| 21 | ШП12 ОТ | Шайба | |
| 22 | 4М12х30 | Болт | |
| 23 | ШП8Т | Шайба | |
| 24 | 12х48 | Палец | |
| 25 | 80-4619033 | Кронштейн | |
| 26 | 4Мх16 | Болт | |
| 27 | 50-4605069-01 | Втулка | |
| 28 | 12х32 | Палец | |
| 29 | 70-4619029-Б | Рычаг | |
| 30 | 85-4619012-01 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
