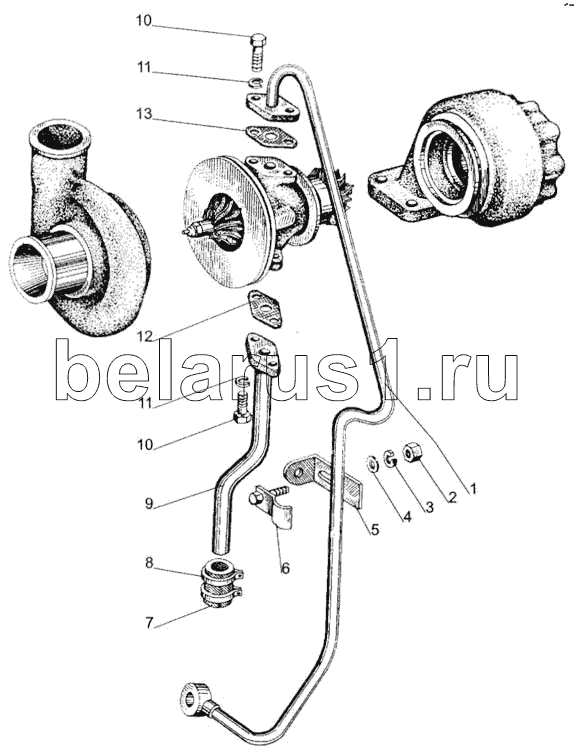

Каталог запасных частей к технике: МТЗ-1005. Маслопроводы турбокомпрессора
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К-27 | К-27 | Турбокомпрессор | |
| Schwitzer S2A | Schwitzer S2A | Турбокомпрессор | |
| 1 | 245-1118010-В | Заказать | Труба подводящая |
| 2 | М6 | Гайка | |
| 3 | ШП6 | Шайба | |
| 4 | ШЧ6 | Шайба | |
| 5 | 245-1118054-В | Планка | |
| 6 | 245-1118050 | Хомут | |
| 7 | 18х27-4 | Труба | |
| 8 | ХЧП.10.019 | Хомут | |
| 9 | 245-1118030-В | Труба сливная | |
| 10 | М8х20 | Болт | |
| 11 | ШП8 | Шайба | |
| 12 | 245-1118034-В | Прокладка | |
| 13 | 245-1118016 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
