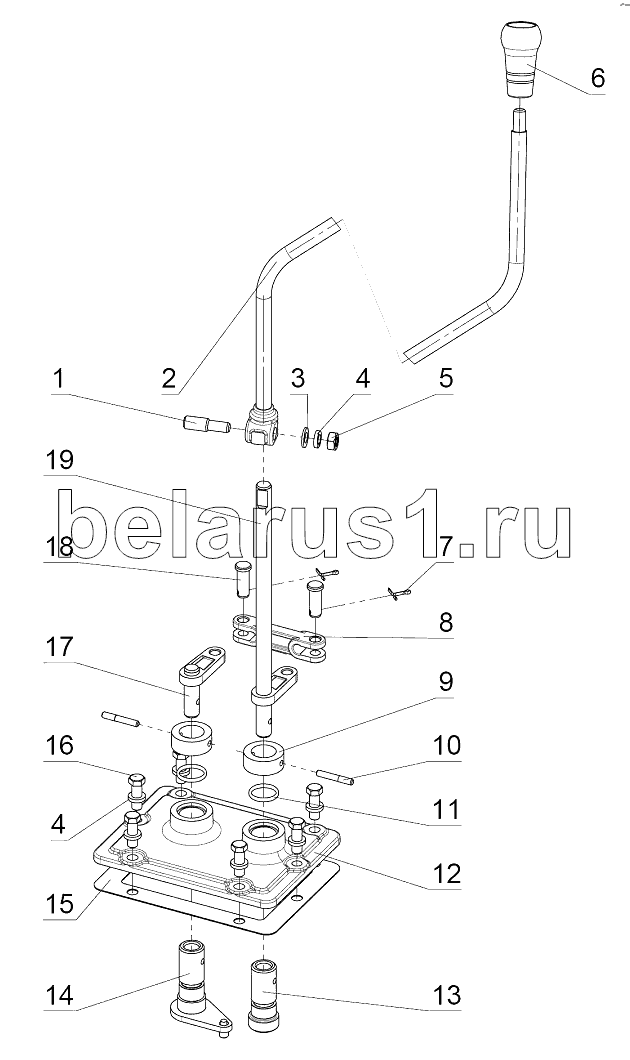

Каталог запасных частей к технике: МТЗ 923.5. Управление синхронизированным реверс-редуктором
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70-1723063 | Заказать | Клин |
| 2 | Р70-1723060 | Рычаг | |
| 2 | Р70-1723065 | Рычаг | |
| 3 | С10.01.019 | Шайба | |
| 4 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 5 | М10-6Н.6.019 | Гайка | |
| 6 | А15.05.020-01 | Рукоятка | |
| 7 | 3,2х18.019 | Шплинт | |
| 8 | Р70-1723013 | Планка | |
| 9 | 70-1723032 | Заказать | Втулка |
| 10 | 70-1723012 | Заказать | Штифт 6х36.88.016 |
| 11 | 025-030-30-2-2 | Заказать | Кольцо |
| 12 | Р70-1723015 | Крышка | |
| 12 | Р70-1703010 | Крышка | |
| 13 | Р70-1723011 | Ось рычага | |
| 14 | 74-1723140 | Заказать | Рычаг |
| 15 | 50-1601347 | Прокладка | |
| 16 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 17 | Р70-1723020 | Ось | |
| 18 | Палец10х28 | Палец | |
| 19 | Р70-1723030 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
