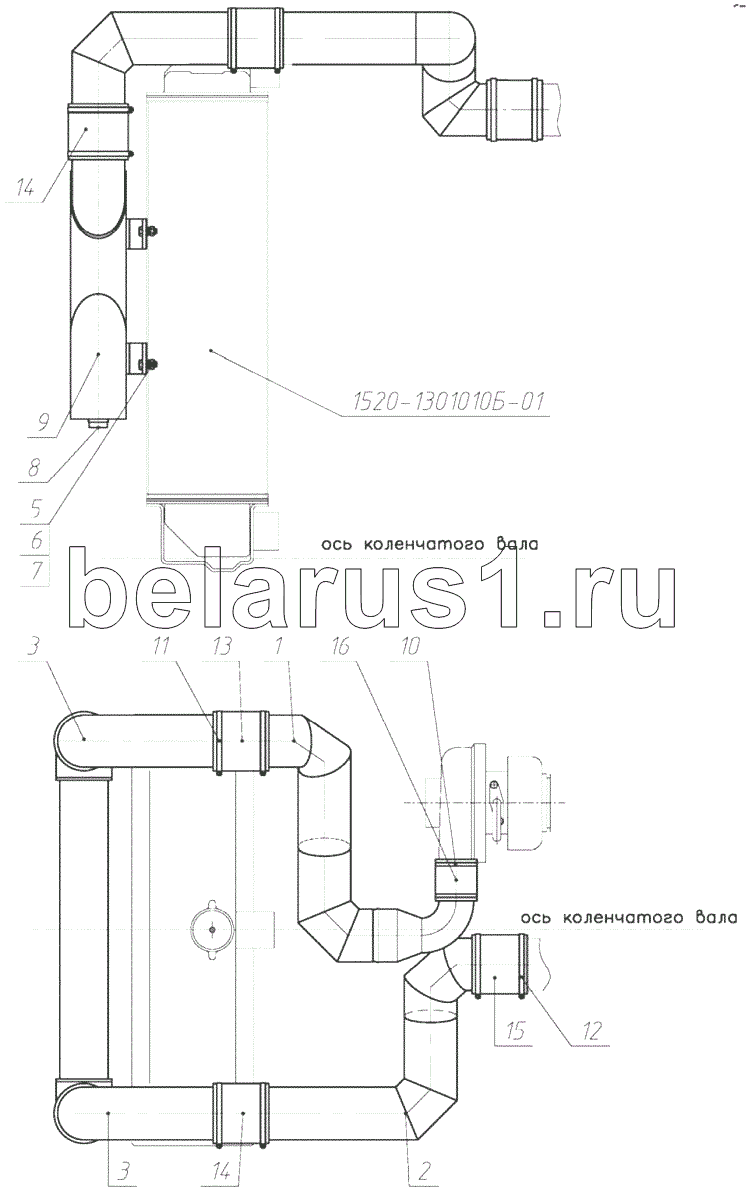

Каталог запасных частей к технике: МТЗ 1523.5. Установка охладителя
1
2
3
3
5
6
7
8
9
10
11
12
13
13
13
14
14
14
14
14
14
14
14
14
15
15
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1523.4-1317010 | 1523.4-1317010 | Установка охладителя | |
| 1 | 1523-1317600-А | Воздухопровод | |
| 2 | 1523.4-1317610 | Воздухопровод | |
| 3 | 1523-1317620 | Воздухопровод | |
| 4 | 2022-1317631 | Прокладка | |
| 5 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 | |
| 6 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 7 | Шайба 8Т | Шайба 8Т | |
| 8 | КГ 1/4" А12.019 | Пробка | |
| 9 | 1522-1317100 | Охладитель | |
| 10 | GBS 61/20 W2 | Хомут | |
| 11 | GBS 82/25 W2 | Хомут | |
| 12 | GBS 101/25 W2 | Хомут | |
| 13 | 1317.01 | Патрубок силиконовый | |
| 13 | 270 003 152-В TPD 282 | Патрубок силиконовый | |
| 13 | PR001-75-100-MA | Патрубок термостойкий | |
| 14 | 1317.02 | Патрубок силиконовый | |
| 14 | 270 003 152-А TPD 282 | Патрубок силиконовый | |
| 14 | PR001-75-100-PES | Патрубок термостойкий | |
| 15 | PR001-90-120-PES | Патрубок термостойкий | |
| 15 | 270 003 153-А TPD 282 | Патрубок силиконовый | |
| 15 | 1317.04 | Патрубок силиконовый | |
| 16 | 1317.09 | Патрубок силиконовый 50x100 красный | |
| 16 | 270 003 194-В TPD 282 | Патрубок силиконовый | |
| 16 | PR001-50-100-PES | Патрубок термостойкий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
