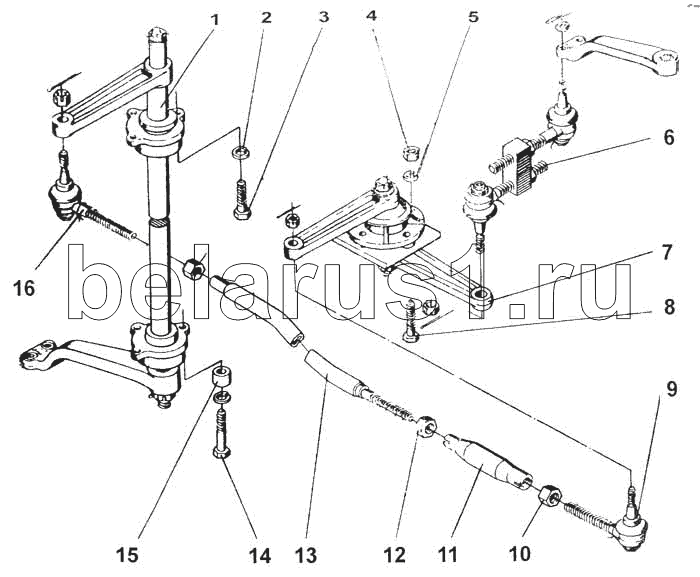

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Механизм рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-14000 | СПС-14000 | Механизм рулевого управление | |
| 1 | СПС-14090 | Вал | |
| 2 | Шайба 10.65.019 ГОСТ 6402-70 | Шайба 10.65.019 ГОСТ 6402-70 | |
| 3 | Болт М10-6qх30.58.019 ГОСТ 7796-70 | Болт М10-6qх30.58.019 ГОСТ 7796-70 | |
| 4 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 5 | Шайба 12.65Г.019 ГОСТ 6402-70 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 6 | СПС-14110 | Тяга | |
| 7 | СПС-14100 | Вал | |
| 8 | Болт М12-6qх50.58.019 ГОСТ 7795-70 | Болт М12-6qх50.58.019 ГОСТ 7795-70 | |
| 9 | Шарнир унифицированный А35-32000А-01 | Шарнир унифицированный А35-32000А-01 | |
| 10 | 70-3003024-0 | Контргайка | |
| 11 | 52-3003026А | Заказать | Труба |
| 12 | 70-3093024 | Контргайка | |
| 13 | СПС-114150 | Тяга | |
| 14 | Болт М10-6qх45.58.019 ГОСТ 7795-70 | Болт М10-6qх45.58.019 ГОСТ 7795-70 | |
| 15 | СПС-14806 | Втулка-труба 32х7 ГОСТ 8734-75 Б20 ГОСТ 873 3-74 L = 14 | |
| 16 | Шарнир унифицированный А35-32000А | Шарнир унифицированный А35-32000А |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
