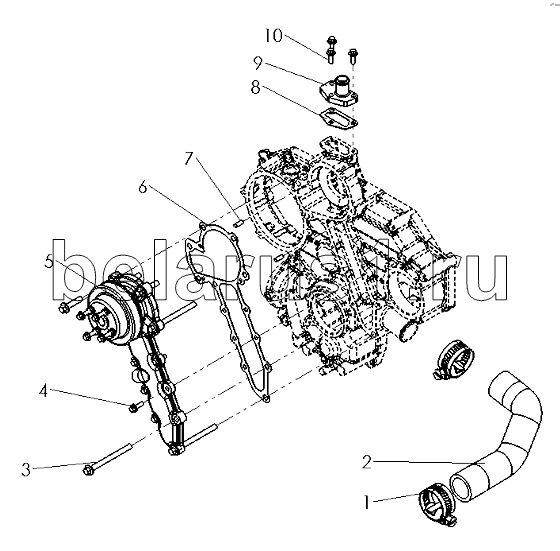

Каталог запасных частей к технике: Raywin YC4D2455-D39. R3000-1307000 Water Pump Assembly
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R3000-1307000 | R3000-1307000 | Water pump assembly | |
| 1 | Q67650F32 | Loop hoop | |
| 2 | R7000-1307251 | Pipe1 | |
| 3 | Q1840890TF2 | Bolt | |
| 4 | Q1840618T1F32 | Boltm6x18 | |
| 5 | R7100-1307100 | Water pump | |
| 6 | R3000-1307001A | Water Pump gasket | |
| 7 | YC24-0616 | Straight Pin | |
| 8 | R3000-1307005A | Water inlet Connecting Pipe gasket | |
| 9 | R3000-1307004 | Water inlet Connecting Pipe | |
| 10 | Q1840830T1F32 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
